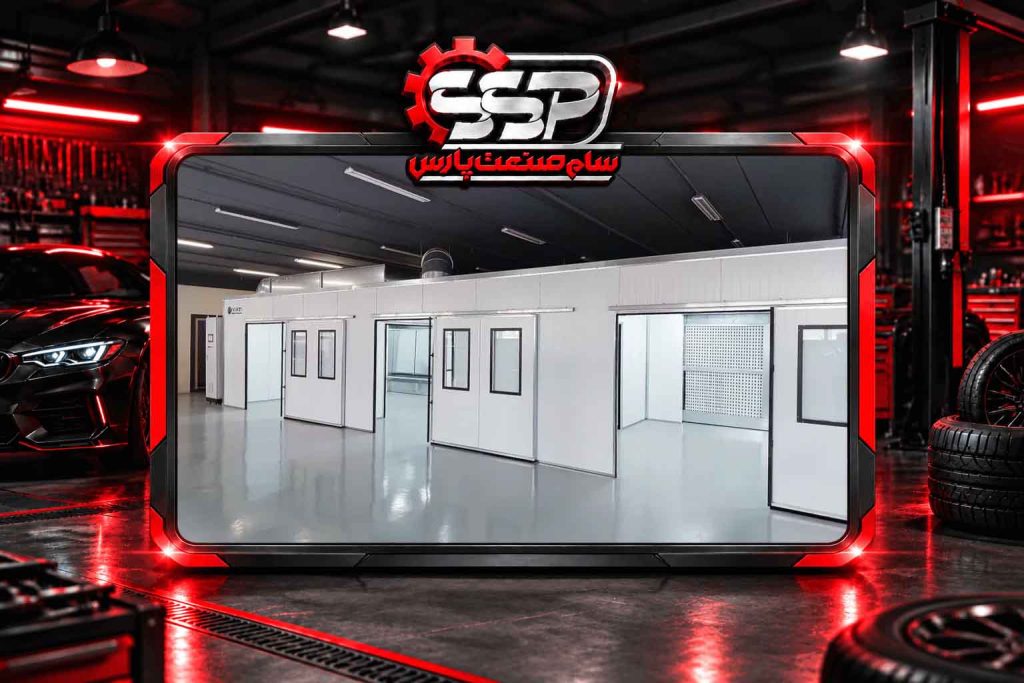

اتاق رنگ صنعتی چیست و در چه صنایعی کاربرد دارد؟

نکته استراتژیک: برای انتخاب اتاق رنگ صنعتی، اولین سؤال نباید «ابعاد اتاق چقدر باشد؟» یا «فن چند اسب بخار باشد؟» باشد. ابتدا باید مشخص شود چه قطعه‌ای، با چه نوع رنگی، چند بار در روز و با چه روش پاششی رنگ می‌شود. پاسخ همین چهار سؤال، ابعاد کابین، نوع جریان هوا، ظرفیت تهویه، فیلتراسیون، سیستم گرمایش و حتی تجهیزات ایمنی موردنیاز را تغییر می‌دهد.

اتاق رنگ صنعتی یا Industrial Paint Booth محیطی کنترل‌شده برای اجرای عملیات رنگ و پوشش روی قطعات، تجهیزات و محصولات صنعتی است. این اتاق با کنترل جریان هوا، جمع‌آوری Overspray، تخلیه بخارات و کاهش ورود آلودگی به محیط رنگ‌کاری کمک می‌کند کیفیت اجرای پوشش قابل‌کنترل‌تر شود و عملیات پاشش در فضای مشخصی انجام گیرد.

اما تمام اتاق‌های رنگ صنعتی ساختار یکسانی ندارند. کابینی که برای رنگ قطعات فلزی کوچک استفاده می‌شود الزاماً برای ماشین‌آلات سنگین، سازه‌های بزرگ یا خط تولید مناسب نیست.

در این راهنما بررسی می‌کنیم اتاق رنگ صنعتی چیست، در چه صنایعی استفاده می‌شود، چه اجزایی دارد و هنگام خرید باید چه مشخصات فنی و الزامات ایمنی را بررسی کنید.

اتاق رنگ صنعتی چیست؟

اتاق رنگ صنعتی یک فضای مهندسی‌شده برای انجام عملیات Spray Finishing یا پاشش پوشش است که محل رنگ‌کاری را از سایر بخش‌های کارخانه یا کارگاه جدا می‌کند و با استفاده از سیستم تهویه، هوای آلوده به بخارات و ذرات رنگ را از محیط کار خارج می‌کند.

بر اساس تعریف OSHA، Spray Booth ساختاری دارای تهویه مکانیکی است که برای محصور کردن عملیات پاشش و محدود کردن و هدایت بخارات، ذرات و باقی‌مانده‌های حاصل از اسپری به سمت سیستم خروج طراحی می‌شود.

در نتیجه یک اتاق بسته که صرفاً داخل آن هواکش نصب شده باشد، الزاماً یک اتاق رنگ صنعتی استاندارد و مهندسی‌شده محسوب نمی‌شود.

در طراحی حرفه‌ای باید مواردی مانند:

• حجم هوای ورودی
• حجم هوای خروجی
• سرعت و جهت جریان هوا
• نوع ماده پوششی
• مقدار Overspray
• مشخصات فیلترها
• مسیر کانال اگزاست
• تجهیزات الکتریکی
• کنترل منابع اشتعال
• شرایط اپراتور
• ابعاد قطعه

به‌صورت یک سیستم واحد دیده شوند.

اتاق رنگ صنعتی چگونه کار می‌کند؟

اگر بخواهیم عملکرد آن را ساده کنیم، مسیر کلی هوا چنین است:

ورود هوای تازه → فیلتراسیون → توزیع هوا در کابین → عبور از ناحیه رنگ‌کاری → حمل Overspray و بخارات → فیلتر خروجی → فن اگزاست → تخلیه کنترل‌شده

اما کیفیت عملکرد اتاق به این بستگی دارد که این مراحل چگونه طراحی شده باشند.

وظیفه سیستم فقط خارج کردن بوی رنگ نیست.

جریان هوا باید بتواند ذرات و بخارات حاصل از پاشش را به سمت اگزاست هدایت کند و هم‌زمان شرایط مناسبی برای اجرای پوشش ایجاد کند.

OSHA نیز تصریح می‌کند که Spray Booth باید به‌گونه‌ای طراحی شود که جریان هوا را به سمت خروجی هدایت کند.

به همین دلیل نصب تصادفی چند فن در دیواره‌های یک اتاق، جایگزین طراحی مهندسی تهویه نیست.

اتاق رنگ صنعتی چه تفاوتی با اتاق رنگ خودرو دارد؟

از نظر اصول پایه، شباهت زیادی وجود دارد.

هر دو سیستم باید عملیات پاشش را کنترل کنند و برای مدیریت هوای ورودی، Overspray و هوای خروجی طراحی شوند.

اما تفاوت اصلی در مقیاس و نوع فرایند است.

اتاق رنگ خودرو معمولاً بر اساس ابعاد خودرو سواری یا تجاری و فرایند صافکاری و نقاشی طراحی می‌شود.

در مقابل، اتاق رنگ صنعتی ممکن است برای محصولاتی مانند:

• قطعات فلزی
• ماشین‌آلات
• سازه‌های فولادی
• تجهیزات کشاورزی
• قطعات پلاستیکی
• تجهیزات کارخانه‌ای
• کابین و شاسی
• محصولات تولیدی

طراحی شود.

بنابراین ابعاد، ظرفیت هوادهی، سیستم انتقال قطعه، نوع فیلتر و نحوه گرمایش ممکن است کاملاً متفاوت باشند.

اتاق رنگ صنعتی در چه صنایعی استفاده می‌شود؟

کاربرد این تجهیزات بسیار گسترده‌تر از صنعت خودرو است.

صنایع خودروسازی و قطعه‌سازی

یکی از شناخته‌شده‌ترین کاربردها مربوط به خودرو و قطعات آن است.

اتاق رنگ می‌تواند برای رنگ‌کاری:

بدنه، شاسی، سپر، قطعات فلزی، قطعات پلاستیکی و مجموعه‌های مونتاژی

استفاده شود.

البته سیستم مورد استفاده در یک خط تولید خودرو با کابین یک تعمیرگاه بدنه تفاوت زیادی دارد.

در خطوط صنعتی ممکن است قطعات توسط Conveyor وارد مراحل آماده‌سازی، پاشش، Flash-off و خشک‌کردن شوند.

صنایع ماشین‌سازی

ماشین‌آلات صنعتی معمولاً ابعاد و هندسه‌ای متفاوت از خودرو دارند.

برای رنگ تجهیزاتی مانند:

دستگاه‌های تولید، ماشین‌آلات بسته‌بندی، تجهیزات کارخانجات و ماشین‌آلات خطوط تولید

ممکن است به کابین‌های سفارشی با دهانه ورودی بزرگ‌تر نیاز باشد.

در اینجا ابعاد بزرگ قطعه مستقیماً بر حجم کابین و سیستم تهویه اثر می‌گذارد.

تولید تجهیزات کشاورزی و راه‌سازی

تراکتور، ادوات کشاورزی، لودر، قطعات ماشین‌آلات راه‌سازی و تجهیزات مشابه معمولاً سطوح فلزی بزرگی دارند.

در چنین پروژه‌هایی باید علاوه بر ابعاد قطعه، فضای موردنیاز اپراتور و تجهیزات جابه‌جایی نیز در نظر گرفته شود.

اگر قطعه با جرثقیل سقفی یا تجهیزات حمل وارد کابین شود، طراحی ورودی و سازه باید از ابتدا با فرایند حمل هماهنگ باشد.

صنایع فلزی و سازه‌های فولادی

تولیدکنندگان سازه‌های فلزی، مخازن، فریم‌ها و تجهیزات فولادی نیز از کاربران بالقوه اتاق رنگ صنعتی هستند.

در این کاربردها ابعاد قطعه ممکن است بسیار بزرگ باشد و رنگ‌کاری در چند مرحله انجام شود.

طراحی سیستم باید بر اساس ابعاد واقعی محصول و روش اجرای پوشش انجام شود، نه بر اساس یک کابین آماده با ابعاد ثابت.

صنایع مبلمان فلزی

تولید صندلی، میز، قفسه، تجهیزات اداری و محصولات فلزی نیز ممکن است به سیستم رنگ صنعتی نیاز داشته باشد.

در خطوط پرتعداد، سرعت عبور محصول و ظرفیت تولید اهمیت بیشتری پیدا می‌کند.

در چنین پروژه‌ای سؤال اصلی این نیست که:

«بزرگ‌ترین قطعه چیست؟»

بلکه باید پرسید:

در هر ساعت چند قطعه باید از مرحله رنگ عبور کند؟

صنایع پلاستیک

برخی قطعات پلاستیکی نیز با روش‌های Spray Coating پوشش داده می‌شوند.

EPA در اسناد مربوط به پوشش قطعات پلاستیکی به استفاده از Spray Boothهای محصور با سیستم‌های فیلتر خشک یا Water Wash برای کنترل ذرات ناشی از Overspray اشاره کرده است.

البته انتخاب رنگ، آماده‌سازی سطح و سیستم خشک‌کردن باید متناسب با جنس پلاستیک و پوشش مورد استفاده باشد.

تجهیزات حمل‌ونقل

تریلر، واگن، کانتینر، اتوبوس، کامیون و تجهیزات حمل‌ونقل به دلیل ابعاد بزرگ به کابین‌های مخصوص نیاز دارند.

در این کاربردها هزینه اشتباه در تعیین ابعاد بسیار بالاست.

کابین باید نه فقط برای خود وسیله، بلکه برای حرکت اپراتور، باز شدن احتمالی بخش‌ها و اجرای مناسب پاشش فضای کافی داشته باشد.

صنایع دریایی

قطعات و تجهیزات دریایی نیز ممکن است نیازمند اجرای پوشش‌های محافظ باشند.

در این کاربردها نوع پوشش و مقاومت موردنیاز در برابر شرایط محیطی اهمیت زیادی دارد و اتاق باید بر اساس فرایند واقعی پوشش‌دهی طراحی شود.

تولید تجهیزات و لوازم صنعتی

تابلوها، کابینت‌های فلزی، محفظه دستگاه‌ها، تجهیزات برق و بسیاری از محصولات صنعتی دیگر نیز می‌توانند در اتاق رنگ پاششی رنگ شوند.

در این کاربردها ممکن است ابعاد قطعات کوچک باشد اما تیراژ بالا، انتخاب سیستم را تعیین کند.

اجزای اصلی اتاق رنگ صنعتی

یک سیستم کامل از چند بخش تشکیل می‌شود که باید با یکدیگر هماهنگ باشند.

سازه و بدنه کابین

بدنه فضای رنگ‌کاری را از سایر بخش‌های کارخانه جدا می‌کند.

سطوح داخلی باید امکان نظافت مناسب داشته باشند و از تجمع غیرضروری مواد جلوگیری شود.

OSHA در الزامات Spray Booth به استفاده از مصالح غیرقابل‌اشتعال و سطوح داخلی صاف و پیوسته برای تسهیل نظافت اشاره می‌کند.

بنابراین هنگام خرید فقط ضخامت ساندویچ‌پنل را معیار قرار ندهید.

کیفیت سازه، اتصالات، آب‌بندی و قابلیت نظافت نیز مهم هستند.

سیستم هوای ورودی

هوایی که وارد کابین می‌شود باید متناسب با فرایند تأمین شود.

در بسیاری از سیستم‌ها هوا قبل از ورود از فیلتر عبور می‌کند تا ذرات محیطی کاهش پیدا کنند.

در کاربردهایی که کیفیت ظاهری سطح اهمیت زیادی دارد، تمیزی هوای ورودی نقش بیشتری پیدا می‌کند.

سیستم اگزاست

فن Exhaust وظیفه ایجاد جریان لازم برای انتقال هوای آلوده به سمت مسیر خروج را بر عهده دارد.

اما انتخاب فن فقط بر اساس قدرت موتور اشتباه است.

باید مواردی مانند:

Airflow + Static Pressure + افت فشار فیلتر + مقاومت کانال

در طراحی لحاظ شوند.

یک موتور قوی الزاماً به معنی تهویه بهتر نیست.

سیستم فیلتراسیون

فیلترهای اتاق رنگ معمولاً دو هدف اصلی دارند:

اول، کاهش ورود آلودگی به محیط رنگ‌کاری.

دوم، جمع‌آوری بخشی از ذرات Overspray قبل از تخلیه هوا.

EPA توضیح می‌دهد که نگهداری مناسب فیلترهای ورودی و خروجی باعث حرکت یکنواخت‌تر هوا در اطراف قطعه و جمع‌آوری مؤثرتر Overspray می‌شود؛ فیلترهای مسدودشده نیز می‌توانند جریان هوا را مختل کنند.

بنابراین فیلتر جزء مصرفی کم‌اهمیت نیست؛ یکی از عناصر اصلی عملکرد کابین است.

Dry Filter یا Water Wash؛ کدام بهتر است؟

در اتاق‌های صنعتی، Overspray می‌تواند با روش‌های مختلف جمع‌آوری شود.

سیستم Dry Filter

در این سیستم از فیلترهای خشک برای جمع‌آوری ذرات رنگ استفاده می‌شود.

مزیت اصلی آن ساختار نسبتاً ساده‌تر و حذف سیستم گردش و تصفیه آب است.

اما فیلترها باید متناسب با میزان Overspray انتخاب و به‌موقع تعویض شوند.

سیستم Water Wash

در برخی خطوط صنعتی از Water Wash Booth استفاده می‌شود که Overspray را با کمک آب جمع‌آوری می‌کند.

این سیستم می‌تواند در بعضی فرایندهای پرتولید مناسب باشد، اما تجهیزات و مدیریت بیشتری نیاز دارد.

آب آلوده و لجن رنگ نیز باید به‌درستی مدیریت شوند.

EPA نیز در بررسی فرایندهای پوشش صنعتی به استفاده از Water Wash یا Dry Filters در کابین‌های محصور اشاره می‌کند.

بنابراین نمی‌توان گفت یکی در همه پروژه‌ها بهتر است.

انتخاب باید بر اساس نوع رنگ، حجم مصرف، تیراژ، Overspray، هزینه نگهداری و الزامات محیطی انجام شود.

انواع جریان هوا در اتاق رنگ صنعتی

نوع جریان هوا یکی از مهم‌ترین تصمیم‌های طراحی است.

Cross Draft

هوا از یک سمت وارد شده و از سمت مقابل خارج می‌شود.

مزیت آن طراحی نسبتاً ساده‌تر است.

برای بعضی خطوط و قطعات می‌تواند انتخاب مناسبی باشد، اما باید بررسی شود حرکت هوا در اطراف قطعه با فرایند پاشش سازگار است یا خیر.

Downdraft

هوا از بالا وارد شده و به سمت پایین حرکت می‌کند.

در کاربردهایی که کیفیت سطح اهمیت زیادی دارد، این ساختار می‌تواند کنترل مناسبی روی Overspray ایجاد کند.

NIOSH در بررسی کابین‌های رنگ خودرو گزارش کرده است که سیستم‌های Downdraft در صورت بهره‌برداری صحیح می‌توانند غلظت Overspray را نسبت به Cross Draft و Semi-Downdraft کاهش دهند.

البته این نتیجه را نباید به معنی برتری مطلق Downdraft برای تمام صنایع دانست.

Semi Downdraft

هوا از قسمت بالای کابین وارد شده و در مسیر مایل به سمت خروج هدایت می‌شود.

این ساختار می‌تواند در برخی پروژه‌ها میان هزینه زیرساخت و کیفیت جریان هوا تعادل ایجاد کند.

Side Downdraft

در برخی طراحی‌ها هوا از سقف وارد شده و از خروجی‌های پایین دیواره‌های جانبی خارج می‌شود.

این روش می‌تواند نیاز به Pit عمیق در کف را در بعضی پروژه‌ها کاهش دهد.

انتخاب نهایی باید با توجه به قطعه و ساختمان انجام شود.

آیا همیشه Downdraft بهترین انتخاب است؟

خیر.

این یکی از اشتباهات رایج هنگام خرید اتاق رنگ صنعتی است.

Downdraft در بسیاری از کاربردها مزایای قابل توجهی دارد، اما ممکن است برای پروژه شما هزینه زیرسازی بالایی ایجاد کند بدون اینکه مزیت آن متناسب با هزینه باشد.

برای مثال، در رنگ‌کاری یک سازه فلزی بسیار بزرگ، هندسه قطعه و روش دسترسی اپراتور ممکن است معیار مهم‌تری از انتخاب صرف نام سیستم باشد.

بنابراین طراحی باید Process-Based باشد؛ یعنی از فرایند شروع شود و سپس تجهیزات انتخاب شوند.

نه برعکس.

اتاق رنگ صنعتی استاندارد باید چه ویژگی‌هایی داشته باشد؟

عبارت «استاندارد» در بازار زیاد استفاده می‌شود، اما به تنهایی ارزش فنی ندارد.

اگر فروشنده می‌گوید:

«این اتاق کاملاً استاندارد است»

سؤال بعدی باید این باشد:

مطابق کدام استاندارد و کدام الزامات؟

یکی از منابع معتبر بین‌المللی در این زمینه OSHA است. الزامات OSHA برای Spray Finishing موضوعاتی مانند طراحی و ساخت کابین، تهویه، تجهیزات الکتریکی، منابع اشتعال، حفاظت در برابر آتش و سیستم‌های خشک‌کردن را پوشش می‌دهد.

اما توجه کنید که استاندارد و مقررات قابل اعمال در محل پروژه باید جداگانه توسط متخصص مربوطه بررسی شوند.

صرف تطابق با یک استاندارد خارجی به معنی دریافت تمام تأییدیه‌های موردنیاز پروژه در ایران نیست.

اهمیت محاسبه صحیح تهویه

تهویه احتمالاً مهم‌ترین بخش طراحی اتاق رنگ است.

اگر جریان هوا کم باشد، بخارات و Overspray می‌توانند در کابین تجمع پیدا کنند.

اگر طراحی جریان هوا نامناسب باشد، ممکن است نقاط مرده ایجاد شود.

اگر هوای ورودی و خروجی بالانس نباشند نیز عملکرد کابین می‌تواند مختل شود.

OSHA علاوه بر طراحی تهویه، برای برخی Spray Boothها حداقل سرعت‌های هوای مشخص و تجهیزات پایش جریان را مطرح کرده است.

به همین دلیل درخواست یک عدد کلی مانند:

«فن ۱۰ اسب بگذاریم کافی است؟»

بدون دانستن ابعاد، افت فشار، نوع کابین و فرایند رنگ، سؤال دقیقی نیست.

Make-Up Air چیست و چرا اهمیت دارد؟

وقتی حجم زیادی هوا از اتاق خارج می‌شود، باید هوای جایگزین نیز تأمین شود.

این هوا Make-Up Air نامیده می‌شود.

اگر سیستم فقط هوا را خارج کند ولی مسیر ورود هوای جایگزین درست طراحی نشده باشد، فشار منفی شدید می‌تواند ایجاد شود.

نتیجه ممکن است ورود آلودگی از شکاف‌ها و اختلال در جریان طراحی‌شده باشد.

OSHA نیز Make-Up Air را بخشی از الزامات مرتبط با تهویه Spray Finishing در نظر گرفته است.

بنابراین هنگام خرید، ظرفیت فن خروجی را به‌تنهایی بررسی نکنید؛ سیستم تأمین هوای ورودی نیز باید مشخص باشد.

فشار مثبت بهتر است یا منفی؟

پاسخ مطلق وجود ندارد.

فشار باید بر اساس طراحی سیستم کنترل شود.

فشار مثبت کنترل‌شده می‌تواند در برخی کابین‌ها به کاهش ورود گردوغبار کمک کند، اما فشار بیش‌ازحد ممکن است هوای آلوده را از شکاف‌ها به محیط کارخانه براند.

فشار منفی زیاد نیز می‌تواند آلودگی محیط بیرون را به داخل بکشد.

بنابراین معیار حرفه‌ای‌تر، بالانس Supply و Exhaust است، نه صرفاً مثبت یا منفی بودن فشار.

سیستم گرمایش و خشک‌کن در اتاق رنگ صنعتی

در بعضی پروژه‌ها بعد از پاشش باید فرایند خشک‌شدن یا Curing نیز کنترل شود.

این کار ممکن است در همان کابین یا در فضای جداگانه انجام شود.

انتخاب به مواردی مانند:

• نوع پوشش
• دمای موردنیاز
• زمان Curing
• ابعاد قطعه
• سرعت خط تولید
• مصرف انرژی

بستگی دارد.

OSHA برای تجهیزات Drying و Curing مرتبط با عملیات Spray Finishing نیز الزامات ایمنی مشخصی دارد.

بنابراین اضافه کردن یک مشعل یا هیتر بدون طراحی سیستم گردش هوا و کنترل ایمنی، راهکار حرفه‌ای محسوب نمی‌شود.

سیستم روشنایی اتاق رنگ صنعتی

روشنایی باید امکان مشاهده مناسب سطح قطعه را برای اپراتور فراهم کند.

سایه شدید، نور ناکافی یا انعکاس نامناسب می‌تواند تشخیص پوشش را دشوار کند.

اما روشنایی فقط مسئله کیفیت رنگ نیست.

محیط Spray Finishing ممکن است با مواد قابل اشتعال سروکار داشته باشد؛ بنابراین تجهیزات الکتریکی و منابع احتمالی ایجاد جرقه باید متناسب با شرایط ایمنی پروژه انتخاب شوند.

OSHA برای تجهیزات الکتریکی و منابع اشتعال در محدوده Spray Finishing الزامات مشخصی تعیین کرده است.

تجهیزات ایمنی را آپشن در نظر نگیرید

هنگام مقایسه پیش‌فاکتور، گاهی تجهیزات ایمنی باعث افزایش قیمت یک پیشنهاد نسبت به پیشنهاد دیگر می‌شوند.

حذف آنها برای رسیدن به قیمت پایین‌تر تصمیم مناسبی نیست.

بسته به پروژه باید مواردی مانند:

• تهویه مکانیکی
• تجهیزات الکتریکی مناسب
• Grounding
• کنترل منابع اشتعال
• سیستم‌های حفاظت حریق
• Interlock
• خروج اضطراری
• پایش جریان هوا

بررسی شوند.

OSHA در الزامات Spray Finishing به حفاظت حریق، Grounding اجزای فلزی، تجهیزات الکتریکی و کنترل منابع اشتعال پرداخته است.

طراحی دقیق این بخش باید توسط متخصص ایمنی و مهندسی مربوطه انجام شود.

تجهیزات حفاظت فردی هنوز ضروری هستند

وجود اتاق رنگ به این معنی نیست که اپراتور دیگر به تجهیزات حفاظت فردی نیاز ندارد.

NIOSH تأکید می‌کند که حتی کابین Downdraft و تجهیزات مناسب پاشش، Overspray را به‌طور کامل از هوایی که کارگر تنفس می‌کند حذف نمی‌کنند و حفاظت تنفسی مناسب همچنان اهمیت دارد.

نوع PPE باید بر اساس مواد مصرفی، ارزیابی مواجهه و الزامات ایمنی تعیین شود.

این موضوع به‌ویژه در پوشش‌هایی که حاوی ترکیبات خطرناک هستند اهمیت بیشتری دارد.

اتاق رنگ دستی یا اتوماتیک؟

یکی از تصمیم‌های مهم در پروژه‌های صنعتی همین موضوع است.

اتاق رنگ دستی

اپراتور با پیستوله عملیات پاشش را انجام می‌دهد.

این سیستم برای:

تیراژ پایین‌تر، قطعات متنوع و پروژه‌هایی که انعطاف بیشتری نیاز دارند

می‌تواند مناسب باشد.

اتاق رنگ اتوماتیک

در خطوط پرتولید ممکن است از تجهیزات اتوماتیک، ربات یا سیستم‌های پاشش ثابت استفاده شود.

مزیت اصلی، امکان تکرارپذیری بیشتر فرایند و افزایش ظرفیت تولید است.

اما هزینه سرمایه‌گذاری، کنترل، نگهداری و برنامه‌ریزی نیز بیشتر می‌شود.

بنابراین اتوماسیون زمانی ارزش دارد که حجم تولید آن را توجیه کند.

اتاق رنگ ثابت یا خط پیوسته؟

اگر قطعات به‌صورت Batch وارد کابین شوند، یک اتاق ثابت ممکن است کافی باشد.

اما در کارخانه پرتولید، ممکن است قطعات توسط Conveyor از مراحل مختلف عبور کنند:

آماده‌سازی → پاشش → Flash-off → Curing → خنک‌کاری

در این حالت دیگر درباره یک «اتاق» مستقل صحبت نمی‌کنیم؛ بلکه با بخشی از یک خط کامل Surface Finishing روبه‌رو هستیم.

طراحی چنین خطی باید بر اساس Takt Time و ظرفیت تولید انجام شود.

چطور ابعاد اتاق رنگ صنعتی را انتخاب کنیم؟

اشتباه رایج این است که ابعاد بزرگ‌ترین قطعه اندازه‌گیری و چند سانتی‌متر به آن اضافه شود.

اما باید فضای لازم برای موارد زیر نیز در نظر گرفته شود:

قطعه + اپراتور + پیستوله + شیلنگ + تجهیزات حمل + فاصله کاری + مسیر خروج

اگر قطعه روی واگن وارد می‌شود، ابعاد واگن نیز باید محاسبه شود.

اگر جرثقیل یا سیستم تعلیق وجود دارد، ارتفاع مفید اهمیت بیشتری پیدا می‌کند.

به همین دلیل ابعاد مفید داخلی مهم‌تر از ابعاد خارجی سازه هستند.

ظرفیت اتاق را بر اساس تیراژ انتخاب کنید

فرض کنید بزرگ‌ترین محصول کارخانه به‌راحتی داخل یک کابین قرار می‌گیرد.

این هنوز به معنی مناسب بودن کابین نیست.

اگر زمان پاشش هر قطعه ۲۰ دقیقه باشد اما خط باید هر ۱۰ دقیقه یک محصول تحویل دهد، یک کابین ممکن است به گلوگاه تولید تبدیل شود.

بنابراین پیش از خرید این موارد را مشخص کنید:

تعداد قطعه در شیفت + زمان پاشش + زمان ورود و خروج + زمان Flash-off + زمان خشک‌شدن

سپس ظرفیت موردنیاز را تعیین کنید.

هنگام خرید اتاق رنگ صنعتی چه اطلاعاتی به سازنده بدهیم؟

هرچه اطلاعات اولیه دقیق‌تر باشد، طراحی و قیمت‌گذاری قابل اتکاتر خواهد بود.

حداقل این مشخصات را آماده کنید:

بدون این اطلاعات، پیشنهاد فنی ممکن است بیشتر شبیه تخمین باشد تا طراحی.

۱۲ سؤال مهم قبل از خرید اتاق رنگ صنعتی

۱. ظرفیت واقعی Airflow سیستم چقدر است؟

۲. این ظرفیت با چه افت فشار و شرایطی محاسبه شده است؟

۳. نوع جریان هوا چیست؟

۴. سیستم Make-Up Air چگونه طراحی شده است؟

۵. چه نوع فیلتر ورودی استفاده می‌شود؟

۶. Overspray چگونه جمع‌آوری می‌شود؟

۷. قیمت و دسترسی فیلترهای مصرفی چگونه است؟

۸. سیستم اگزاست و کانال‌کشی چگونه اجرا می‌شود؟

۹. تجهیزات الکتریکی و ایمنی بر چه مبنایی انتخاب شده‌اند؟

۱۰. سیستم گرمایش و Curing چگونه کنترل می‌شود؟

۱۱. ظرفیت طراحی‌شده چند قطعه در ساعت یا شیفت است؟

۱۲. چه بخش‌هایی از نصب، راه‌اندازی و زیرسازی در پیش‌فاکتور لحاظ شده‌اند؟

اگر فروشنده نتواند مشخصات فنی اصلی را مکتوب ارائه کند، مقایسه پیشنهاد او با سایر گزینه‌ها دشوار خواهد بود.

قیمت اتاق رنگ صنعتی به چه عواملی بستگی دارد؟

قیمت به یک عامل محدود نمی‌شود.

مهم‌ترین متغیرها عبارت‌اند از:

• ابعاد
• ظرفیت هوادهی
• نوع جریان هوا
• Dry Filter یا Water Wash
• تعداد مراحل فیلتراسیون
• سیستم Make-Up Air
• گرمایش
• Curing
• تابلو کنترل
• اتوماسیون
• تجهیزات ایمنی
• کانال‌کشی
• زیرسازی
• سیستم انتقال قطعه

در پروژه‌های بزرگ، هزینه خود کابین ممکن است فقط بخشی از سرمایه‌گذاری باشد.

زیرساخت، انرژی، سیستم حمل، نصب و راه‌اندازی نیز باید در بودجه دیده شوند.

برای بررسی جزئی‌تر این موضوع بهتر است قیمت را در یک صفحه مستقل بررسی کرد، نه اینکه انتخاب فنی اتاق فقط بر اساس مبلغ اولیه انجام شود.

هزینه نگهداری را قبل از خرید محاسبه کنید

قیمت اولیه تنها معیار اقتصادی نیست.

یک اتاق رنگ صنعتی در طول عمر خود هزینه‌هایی مانند:

• فیلتر
• برق
• سوخت
• سرویس فن
• نظافت
• قطعات کنترل
• تعمیر سیستم گرمایش
• مدیریت پسماند

خواهد داشت.

EPA نیز تأکید می‌کند که فیلترهای کثیف می‌توانند جریان هوا را مختل کرده و باعث افزایش فشار کاری فن شوند.

بنابراین گاهی سیستم ارزان‌تر در زمان خرید، در چند سال بهره‌برداری هزینه بیشتری ایجاد می‌کند.

بهتر است علاوه بر CAPEX یا سرمایه‌گذاری اولیه، OPEX یا هزینه بهره‌برداری را نیز محاسبه کنید.

اشتباهات رایج هنگام خرید اتاق رنگ صنعتی

یکی از رایج‌ترین اشتباهات، خرید بر اساس قدرت موتور است.

مثلاً:

«این مدل دو موتور ۷.۵ کیلووات دارد، پس بهتر است.»

بدون بررسی Airflow و Static Pressure این مقایسه ناقص است.

اشتباه دوم، انتخاب کابین صرفاً بر اساس ابعاد قطعه است و تیراژ نادیده گرفته می‌شود.

اشتباه سوم، توجه زیاد به ظاهر پانل و تابلو دیجیتال و توجه کم به طراحی تهویه است.

اشتباه چهارم، نادیده گرفتن قیمت فیلتر و قطعات مصرفی است.

و شاید مهم‌ترین اشتباه:

ابتدا دستگاه انتخاب می‌شود و بعد تلاش می‌کنند فرایند تولید را با دستگاه تطبیق دهند.

روش درست برعکس است؛ ابتدا فرایند تعریف می‌شود و سپس اتاق مناسب آن طراحی یا انتخاب خواهد شد.

چگونه یک پیشنهاد فنی حرفه‌ای را تشخیص دهیم؟

پیشنهاد خوب نباید فقط شامل عکس دستگاه و قیمت باشد.

برای یک پروژه صنعتی انتظار می‌رود حداقل اطلاعاتی درباره:

ابعاد مفید، Airflow، نوع فن، Static Pressure طراحی، فیلتراسیون، نوع جریان، برق مصرفی، گرمایش، کنترل، کانال، زیرسازی و ظرفیت تولید

وجود داشته باشد.

هرچه پروژه بزرگ‌تر باشد، نیاز به اطلاعات مهندسی دقیق‌تر نیز بیشتر می‌شود.

اگر چند پیشنهاد دارید، ابتدا مشخصات فنی آنها را یکسان‌سازی کنید و سپس قیمت را مقایسه کنید.

مقایسه دو قیمت با Specification متفاوت می‌تواند نتیجه اشتباهی ایجاد کند.

جمع‌بندی؛ اتاق رنگ صنعتی را بر اساس فرایند انتخاب کنید، نه ظاهر دستگاه

اتاق رنگ صنعتی یک فضای کنترل‌شده برای اجرای عملیات پاشش و پوشش‌دهی قطعات است که با مدیریت جریان هوا، فیلتراسیون و تخلیه Overspray و بخارات، شرایط مناسب‌تری برای رنگ‌کاری صنعتی فراهم می‌کند. این تجهیزات در صنایعی مانند خودروسازی، قطعه‌سازی، ماشین‌سازی، تجهیزات کشاورزی و راه‌سازی، سازه‌های فلزی، پلاستیک، مبلمان فلزی و تجهیزات حمل‌ونقل کاربرد دارند. هنگام خرید اتاق رنگ صنعتی، ابعاد به تنهایی معیار کافی نیست؛ نوع رنگ، تیراژ، ابعاد و وزن قطعه، روش پاشش، جریان هوا، ظرفیت تهویه، فیلتراسیون، سیستم اگزاست، گرمایش، ایمنی و هزینه نگهداری باید هم‌زمان بررسی شوند. انتخاب درست زمانی اتفاق می‌افتد که ابتدا فرایند تولید تعریف شود و سپس کابین بر اساس همان فرایند طراحی یا انتخاب شود.

سوالات متداول درباره اتاق رنگ صنعتی

اتاق رنگ صنعتی چیست؟

اتاق رنگ صنعتی یک فضای دارای تهویه و فیلتراسیون کنترل‌شده است که برای انجام عملیات پاشش رنگ و پوشش روی قطعات و تجهیزات صنعتی استفاده می‌شود و به کنترل Overspray، بخارات و آلودگی محیط رنگ‌کاری کمک می‌کند.

اتاق رنگ صنعتی در چه صنایعی استفاده می‌شود؟

خودروسازی، قطعه‌سازی، ماشین‌سازی، تولید تجهیزات کشاورزی و راه‌سازی، سازه‌های فلزی، صنایع پلاستیک، مبلمان فلزی و تولید تجهیزات صنعتی از کاربردهای رایج آن هستند.

تفاوت اتاق رنگ صنعتی و اتاق رنگ خودرو چیست؟

اصول عملکرد مشابه است اما اتاق صنعتی می‌تواند برای ابعاد، تیراژ و فرایندهای بسیار متنوع‌تری طراحی شود. سیستم حمل قطعه، ظرفیت تهویه و تجهیزات جانبی آن نیز ممکن است متفاوت باشد.

برای اتاق رنگ صنعتی Cross Draft بهتر است یا Downdraft؟

پاسخ به نوع قطعه و فرایند بستگی دارد. Downdraft در بعضی کاربردها کنترل مناسبی روی Overspray ایجاد می‌کند، اما هزینه زیرساخت آن می‌تواند بیشتر باشد. انتخاب باید بر اساس طراحی فرایند انجام شود.

فیلتر خشک بهتر است یا Water Wash؟

هیچ‌کدام برای تمام کاربردها بهترین نیستند. حجم Overspray، تیراژ، نوع پوشش، هزینه نگهداری و نحوه مدیریت پسماند باید بررسی شود.

آیا اتاق رنگ صنعتی به سیستم گرمایش نیاز دارد؟

الزاماً خیر. نیاز به گرمایش و Curing به نوع پوشش، زمان خشک‌شدن، ظرفیت تولید و فرایند کارخانه بستگی دارد.

قیمت اتاق رنگ صنعتی چگونه تعیین می‌شود؟

ابعاد، ظرفیت هوادهی، نوع جریان هوا، فیلتراسیون، سیستم گرمایش، اتوماسیون، کانال‌کشی، زیرسازی و تجهیزات ایمنی از عوامل اصلی تعیین قیمت هستند.

هنگام خرید اتاق رنگ صنعتی مهم‌ترین مشخصه چیست؟

یک مشخصه به تنهایی کافی نیست. طراحی باید بر اساس نوع قطعه، پوشش، تیراژ و شرایط سایت انجام شود. در بخش فنی، محاسبه صحیح جریان هوا و سیستم تهویه از مهم‌ترین موارد است.

نویسنده: زهرا صفائی Zahra Safaei
